Rádio Portátil Valvulado RCA-Victor mod. B-411
Veja o vídeo da restauração
desse aparelho:

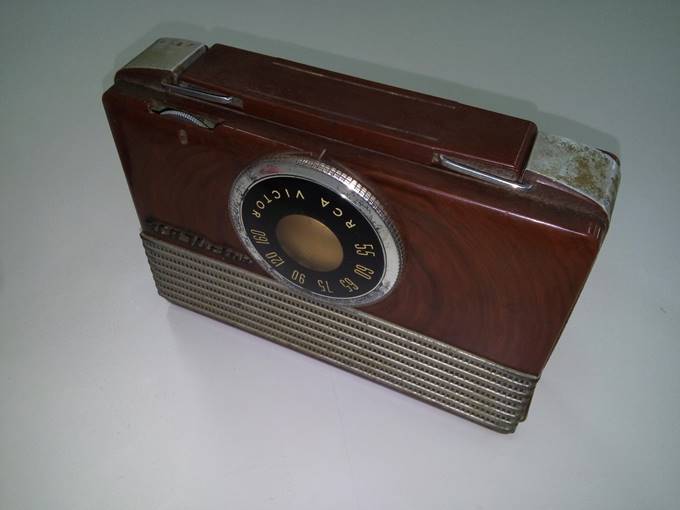

Uma pérola da indústria do
rádio. Fabricado entre 1950/51, sintoniza Ondas Médias. Supereteródino,
4 válvulas: 1R5, 1U4, 1U5 e 3V4.
Esse aparelho tem uma
história de amizade. O atual proprietário ganhou de um grande amigo que tinha
dois deles. Ficou com o bom e esse que não funcionava acabou guardado de
recordação.
A alimentação original era
feita com uma bateria de 67,5V para a eletrônica e uma pilha grande para os
filamentos.

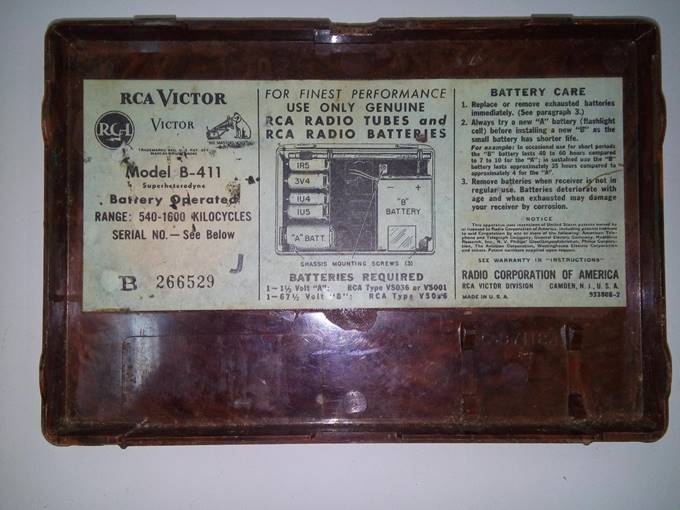

O manual que está colado no
fundo da tampa visto nessa última foto, informa que a pilha tem duração de 7 a
10 horas em uso eventual e a bateria de 40 a 60 horas. Portanto não era um
dispositivo para ficar ligado o dia todo.
Porém, como hoje não
existem mais essas baterias de 67,5V, a solução foi montar uma associação série
com 7 baterias de 9V - totalizando 63V. Ficou bom e coube no espaço original.

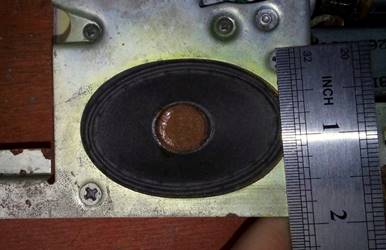

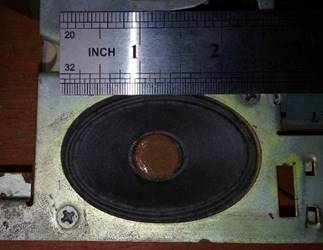

Apesar de pequeno, o
alto-falante tem um som poderoso. Não precisou de reparo.

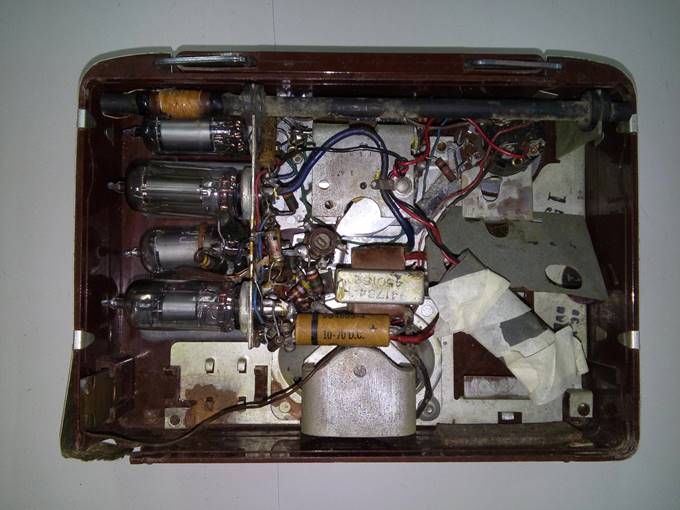

O trabalho realizado foi o
de praxe. Troquei todos os capacitores eletrolíticos e os secos com rachaduras.
Depois medi todos os resistores e troquei os que estavam fora da tolerância
máxima.
Precisei também fazer um
novo contato para o negativo da pilha, pois não existia mais nele.

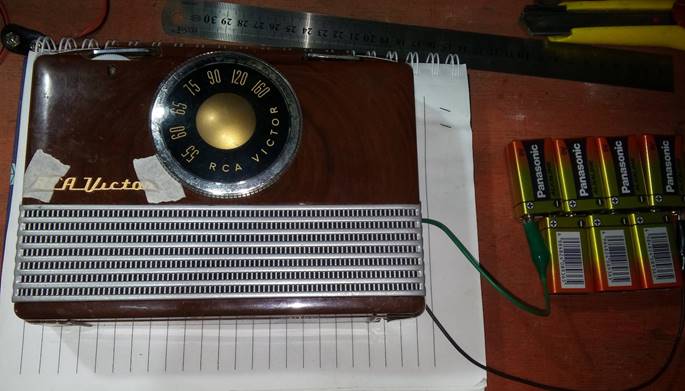

Quando liguei para os
primeiros testes, estava assim:
Nesse ponto já havia feito
também a limpeza e repintura dos detalhes.
E não saia som nenhum. Medi
e percebi que o oscilador local funcionava, então pelo menos a
osciladora/misturadora estava em ordem.
Tirei as válvulas e medi os
filamentos. Tanto a detectora/pré-amplificadora
como a amplificadora de potência estavam com os ditos rompidos.
Então tive que encomendar
peças novas e aguardar uns dias. Quando chegaram, instalei e o aparelho voltou
a falar lindamente depois de décadas dentro de uma gaveta.

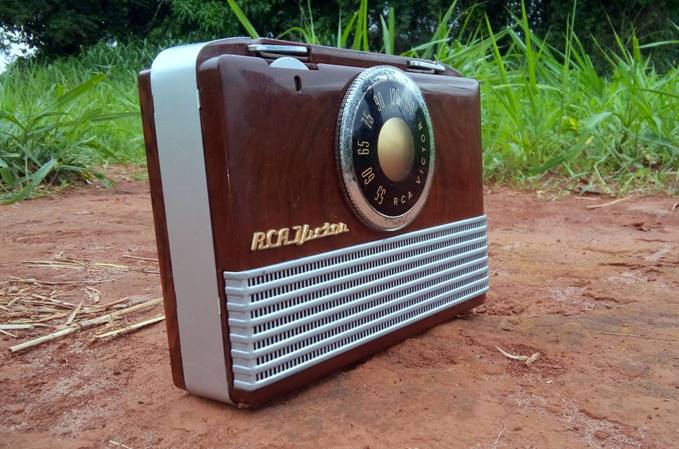

Foi um dos rádios mais
emblemáticos pela sua tecnologia e beleza que tive a oportunidade de restaurar
até o momento.
Cada aparelho tem sua
beleza e história particular, porém esse me cativou de modo especial.
Agradeço à oportunidade e
confiança em meus trabalhos.
Assista o vídeo da restauração: https://youtu.be/As9BNXQIyQg
