Belmont modelo 840

Veja os vídeos da restauração desse aparelho: Troca do transformador de áudio: https://youtu.be/kKTo_9V6QrI

Calibração: https://youtu.be/CjWP4Wbp0SQ

Criando uma entrada de áudio: https://youtu.be/Tar0DE_eE6w

Esse aparelho veio de um assinante do canal da cidade vizinha onde moro. Ele retirou o chassi da caixa e me trouxe apenas a eletrônica. Por esse motivo não tenho as fotos.

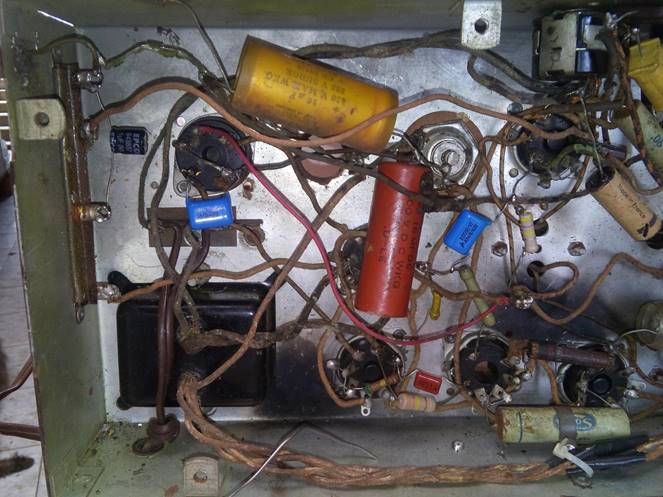

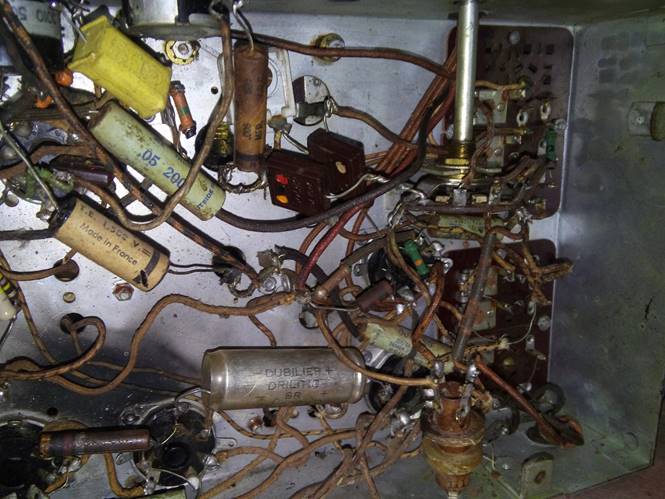

Analisando o fundo do chassi, vi que os cabos com isolação de tecido estavam bastante deteriorados, o proprietário até comentou sobre um curto-circuito que pode ser visto pelas marcas de fumaça preta.

Troquei um por um dos cabos, tomando cuidado com os caminhos que tomavam, para não ter muito problema com a calibração.

Troquei todos os capacitores úmidos e alguns resistores alterados.

Iniciando os testes, tive dificuldade em sintonizar ondas médias, uma emissora era sintonizada em toda a faixa e havia uma oscilação nas frequências mais baixas. A princípio imaginava que era problema com o oscilador local, mas testes mostraram que estava funcionando. Tudo se resolveu quando recalibrei a frequência intermediária.

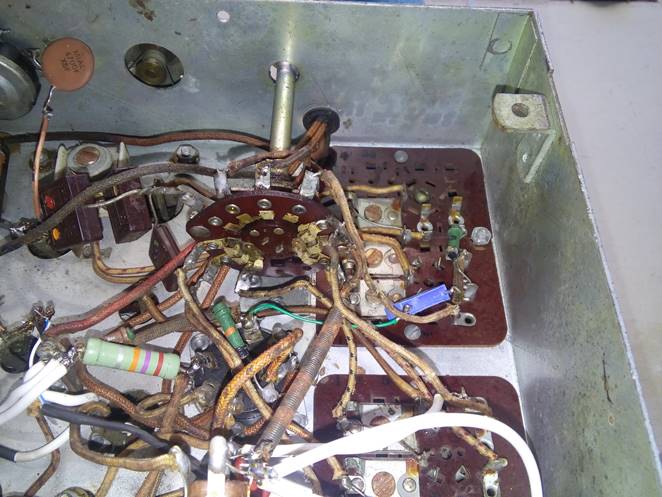

Aproveitei para limpar a chave de onda.

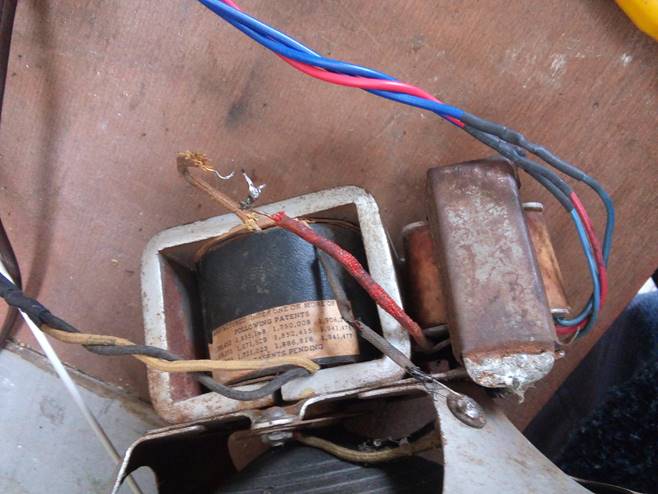

Detalhe do alto-falante com bobina de campo – não tem ímã – e o transformador, que foi trocado porque estava em curto-circuito.

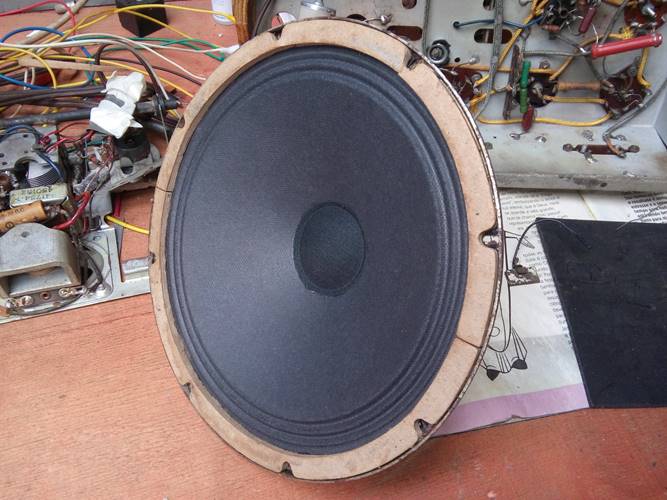

Detalhe do alto-falante restaurado.

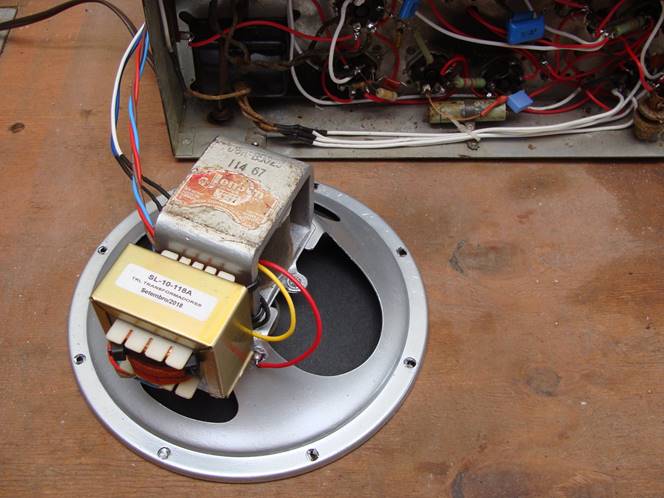

O alto-falante já pintado e com o transformador novo. Não pintei a parte superior para não remover a etiqueta original.

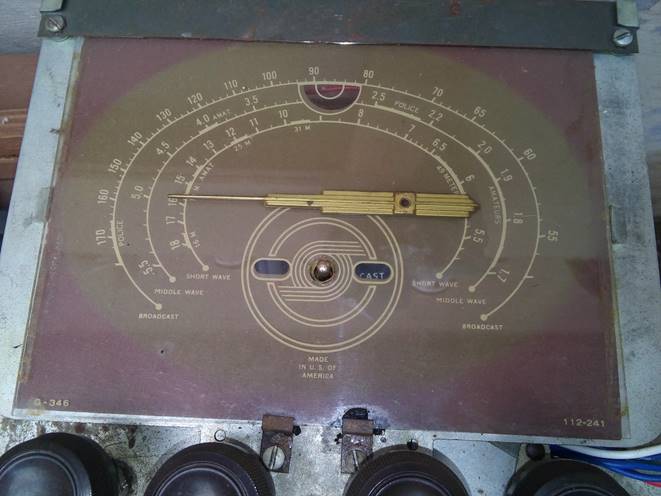

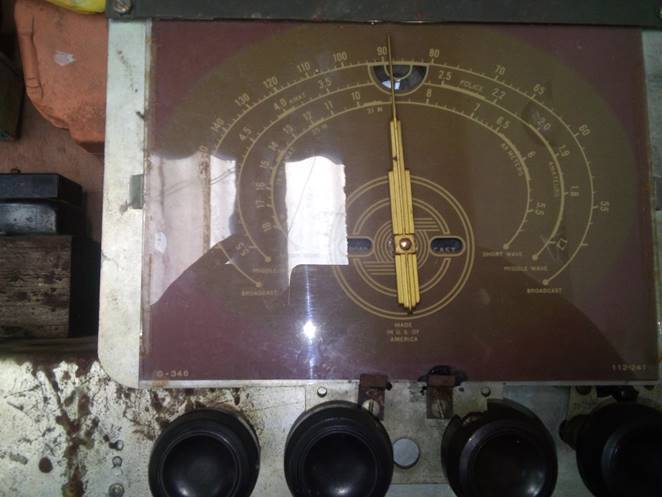

Visual do painel. Está em muito bom estado, precisando apenas de limpeza.
