Projetos eletrônicos (e elétricos)



Desafio elétrico

Esse é um desafio elétrico para você ou seus alunos quebrarem a cabeça para descobrir o circuito.

É uma maneira de entender os conceitos de circuito série e paralelo, além de auxiliar na compreensão da diferença de potencial.

Fiz um vídeo no canal da Página do Brat no YouTube demonstrando que o circuito é possível de se fazer. Veja nesse link aqui: https://youtu.be/eI9e-AuIZrg.



O circuito

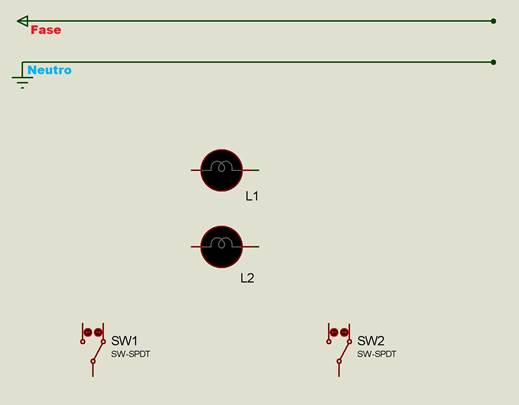

Vamos lá. O diagrama que precisa ser completado é o seguinte:

diagrama-vazio

Temos fase e neutro na alimentação, duas lâmpadas incandescentes e dois interruptores, que podem ser um simples e um paralelo ou dois paralelos, conforme considerar melhor.



O desafio é o seguinte, montar um circuito que apenas alterando as posições das chaves, permita todas essas opções de funcionamento:

1.    Nenhuma lâmpada acesa

2.    Apenas uma acesa (qualquer uma)

3.    As duas acesas em paralelo

4.    As duas acesas em série



A solução está nessa outra página aqui, mas não vale procurar a resposta antes de tentar... ;)



Boa diversão.
