Projetos eletrônicos

Amplificador Push-Pull estéreo

Veja o vídeo no YouTube com detalhes! https://youtu.be/0DY7b1IBjmY

Esse circuito nasceu quase que por acaso quando estava gravando o vídeo do link acima para o canal do YouTube. Eu queria demonstrar o funcionamento da amplificação em classe AB/push-pull, acabei montando esse projeto e gostei do resultado. Simples e com poucos componentes, você pode fazer um belo amplificador para animar seus amigos no churrasco utilizando o celular, rádio, mp3 player, notebook, tablet, ou qualquer outra fonte sonora mono ou estéreo.

Para isso será necessário também adquirir ou montar as suas próprias caixas acústicas.

Características gerais

Tensão de alimentação: 127/220Vca

Nível de entrada: 1Vpp

Potência de saída máxima: ≈10 + 10Wrms @ 8Ω

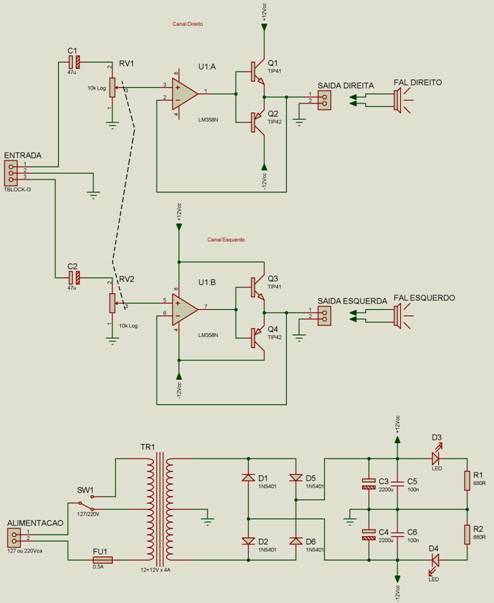

O circuito

Clique na imagem para ampliar.

Analisando:

Fonte de alimentação

A alimentação é simétrica para simplificar os amplificadores. Começando pelo transformador, que deve ter potência suficiente para alimentar o circuito que pode ter picos de até 1,8A por canal. Dessa forma, deverá ter saída de 15+15V por 4A no mínimo (60VA).

A ponte retificadora formada por D1, D2, D5 e D6 cria os potenciais de +15V e -15V que são entregues aos respectivos capacitores (muito cuidado com a polaridade principalmente do que fica na tensão negativa!).

C5 e C6 filtram ruídos de alta frequência.

Os leds D3 e D4 são opcionais para mostrar que a fonte está ligada e os potenciais ativos.

Amplificadores

O circuito na verdade é apenas um driver de potência com transistores bipolares para amplificador operacional.

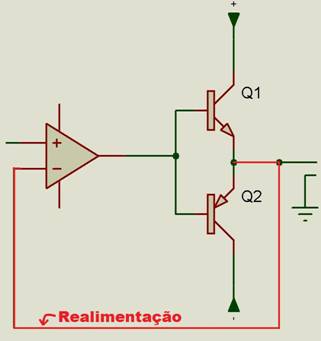

Os transistores estão montados na configuração push-pull sendo excitados diretamente pela saída do CI. A grande sacada dessa configuração é o fato da realimentação estar depois deles, assim o próprio AOP elimina um defeito dessa montagem que é a distorção de cross-over. Veja mais detalhes disso no vídeo que indiquei no começo dessa página, ou aqui.

O amplificador operacional está montado na configuração seguidor, conforme detalhes aqui.

Cuidado em não inverter o NPN com o PNP. A ligação errada vai destruiro os dois.

Como o CI LM358N tem dois amplificadores, foi utilizado um para cada canal.
