Pequenos projetos eletrônicos



Chave acústica

Descrição: Descrição: Descrição: Descrição: Descrição: C:\backup\Seite\img\chave-acustica-melhorada.jpg

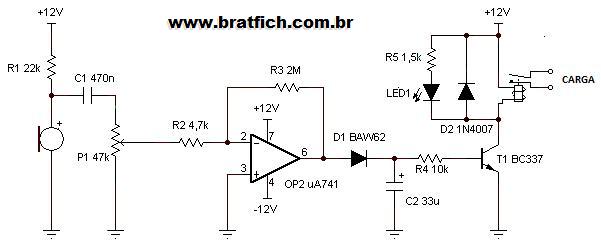

Este circuito é um interruptor acústico. Quando um som de amplitude suficiente atinge o microfone, faz o relé ligar uma carga. Após algum tempo, que pode ser modificado com a troca do capacitor C2, a mesma é desligada.

Pode ser utilizado por exemplo para ativar um gravador de voz apenas quando alguém está realmente falando. Ótimo para os xeretas de plantão que gostam de ficar ouvindo a conversa dos outros.

A base do circuito é um amplificador operacional com ganho muito elevado. Neste caso, na configuração inversor, seu ganho será de Descrição: Descrição: Descrição: Descrição: Descrição: C:\backup\Seite\img\aop_html_5c2156b4.gif. Todo este ganho é importante para que o circuito atue mesmo com os ruídos mais baixos.

O sensor é uma cápsula de eletreto, que é um microfone ativo e necessita de alimentação e muito cuidado para que sua polaridade não seja invertida durante a instalação. O negativo é o terminal conectado na carcaça.

C1 é um capacitor necessariamente de poliéster ou cerâmica. Os eletrolíticos tem naturalmente alta fuga interna e devido ao grande ganho do amplificador, é suficiente para saturar a saída, inviabilizando o circuito.

O diodo D1 pode ser do modelo 1N4148 sem prejuízos. É o responsável por impedir que a carga acumulada no capacitor C2 retorne ao amplificador.

C2 é eletrolítico, tem a finalidade de, junto com R4 criar um atraso no desligamento da carga, impedindo acionamentos repicados de alta velocidade. Pode ter seu valor aumentado ou diminuído caso deseje alterar esse tempo. Conecte o terminal negativo ao comum da fonte.

T1 é o transistor responsável pelo acionamento do relé que manipula a carga. Esse relé pode ser qualquer um com corrente de bobina de até 300mA e tensão de 12V.

O diodo D2 é o responsável por consumir a força contra-eletromotriz da bobina do relé quando o mesmo é desligado. A falta dele ou sua conexão invertida é certeza de destruição do transistor.

Finalmente, o led indica que a carga foi ativada.

Neste projeto foi utilizada uma fonte simétrica de -12V a +12V, porém pode ser testada uma fonte convencional ou mesmo bateria, com alguns ajustes, por sua conta e risco.

Ajuste e funcionamento

O potenciômetro ajusta a sensibilidade ao som. Ajuste para que não fique nem sensível demais, nem de menos. Se a intenção for o acionamento com a voz, fale normalmente e vá ajustando até que o led acenda. Pare de falar e após alguns segundos o led deve apagar. Repita o teste e reajuste se for necessário.

Boa diversão.
